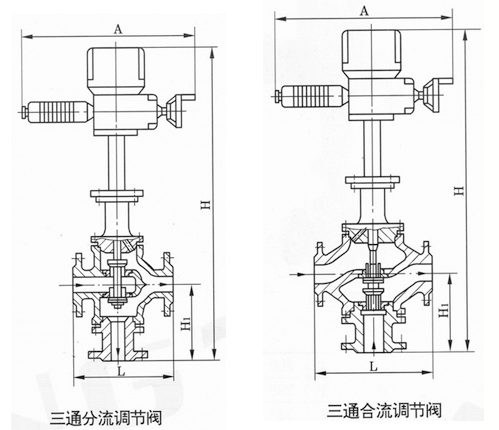

1．ZAZQ,ZAZX型電動三通調節閥,是由DKZ型直程電動執行機構和和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成.閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠.流體對閥芯作用方向都處于流開狀態,故閥工作性能穩定.

2．三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式,它可以代替二臺同時使用的二通調節閥,起分流或合流作用及兩相調節配比作用.流量特性有直線性,拋物線性兩種.

3．ZAZQ,ZAZX型電動三通調節閥,是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一,它以AC220V電源電壓為動作力,接受統一標準信號0~10mA DC或4~20mA DC,將此轉為與輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開度位移,從而達到對工藝管路流體介質如壓力,流量,溫度,液位等參數的自動調節控制.適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況.當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用同口徑合流閥代替.

4．ZAZQ,ZAZX型電動三通調節閥按作用模式可分；

正作用:電閉式(當電信號增大時閥位向下位移),《B型》

反作用:電開式(當電信號增大時閥位向上位移),《K型》

本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.

產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型。

型號	DKZ-310/310C				DKZ-410/410C				DKZ-510/510C
推力N	4000				6400				16000
行程	10	16	25	30	18	30	40	60	30	50	60	100
全行程時間S	8	12.5	20	24	15	24	32	48	16	30	37	62

項目		指標值
基本誤差％		±3.5
回差％		≤2.5
死區％		≤3.0
始終點偏差％	電開,電關	±2.5
額定行程偏差％		±2.5
允許泄量L/h		≤1×10-3×閥額定容量

公稱通徑mm	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差MPa	1.6	1.0	2.5	1.6	1.5	1.0	0.65	0.4	0.3	0.16	0.26	0.18

材料代號		C(WCB)	P(304)	R(316)
主要 零件	閥體,閥蓋	WCB(ZG230-450)	ZG1Cr18Ni9Ti(304)	ZG1Cr18Ni12Mo2Ti(316)
	閥芯,閥座	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni9Ti(304)或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
	墊片	增強聚四氟乙烯 (F4),不銹鋼墊片,金屬石墨纏繞墊片
	推桿,襯套	2Cr13
適用 工況	適用介質	水,蒸汽,油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30∼+250 F4:≤200℃	-40∼+250 F4:≤200℃	-40∼+250℃ F4:≤200℃
	高溫型	-30∼+450℃	-40∼+450℃	-40∼+450℃

公稱通徑mm		25	32	40	50	65	80	100	125	150	200	250	300
額定流量 系數Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1360
	分流						85	135	210	340	535	800	1360
額定行程L(mm)		16		25		40			60			100
執行器型號		DKZ-310		DKZ-310		DKZ-410			DKZ-410/510			DKZ-510
出軸推力N•m		4000		4000		6400			6400/16000			16000
全行程時間S		12.5		20		32			48/37			62
電源電壓		AC220V 50Hz
輸入信號		4∼20mA DC 0∼10mA DC
輸入阻抗		Ⅱ型:200Ω?、笮?250Ω
作用模式		電開式(K)型,電關式(B)型
流量特性		直線性,拋物線性
允許泄漏量(L/h)		1×10-3×閥額定容量
固有可調比R		30:1
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4
