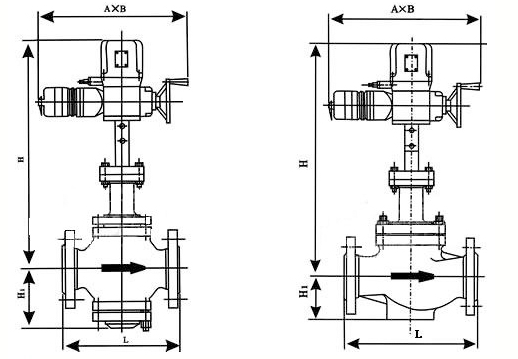

ZAZP型電動單座調節閥由DKZ型直程電動執行機構和直通低流阻單座閥組成.它只有一個閥座和一個柱塞形閥芯,具有密閉性能好.導向部分采用(上下雙導向式或襯套頂導向式)結構,具有導向面積大,抗振性能強等特點,適用于對介質泄漏量有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合。
電動執行機構主要技術參數
型號 | DKZ-310/310C | DKZ-410/410C | DKZ-510/510C |
推力N | 4000 | 6400 | 16000 |
行程 | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 |
全行程時間S | 8 | 12.5 | 20 | 24 | 15 | 24 | 32 | 48 | 16 | 30 | 37 | 62 |
DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用.它以220V電源為動力4∼20mmA.DC,將此轉變成與輸入信號相對應的出軸直線位移,自動地操縱調節閥或其它終端機構等完成自動調節任務,或者配用電動操作器實現手動遙控.
該儀表具有連續調節,手動搖控,就地手操三種控制方式.使用DKZ直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器,DFD-1000型電動作器或手動操作器后才能實現自動調節系統手動←→自動無擾切換.
ZAZP型電動單座調節閥性能指標
項目 | 指標 |
基本誤差％ | ≤±5.0 |
回差％ | ≤3.0 |
死區％ | ≤3.0 |
| |
泄漏量 | 單座閥 | 10-4×閥的額定容量 |
雙座閥 | 10-3×閥的額定容量 |
套筒閥 | 10-3×閥的額定容量 |
允許壓差單座調節閥差壓可參考下表先用,(雙座,套筒閥一般可承受≤公稱壓力值).
使用情況 | 閥芯處于流開狀態,關閉時閥后壓力P2＝0 |
公稱通徑
DN(mm) | 閥座直徑
DN(mm) | 執行機構
有效推力
(N) | 允許壓差(MPa) |
電動單座調節閥 |
PN1.6(MPa) | PN6.4(MPa) |
20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公稱壓力 | 3.8 | 2.7 | 1.7 | 1.0 |
公稱壓力 | 4.3 | 2.5 |
25 | 26 | 400,1000,2500 | 0.5 | 公稱壓力 | 0.6 | 3.6 | |
32 | 32 | 0.4 | 公稱壓力 | 0.4 | 2.3 | |
40 | 40 | 400,1000
2500,6400 | 0.7 | 1.0 | 0.7 | 1.5 | |
50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | |
65 | 66 | 6400,16000 | 1.4 | 1.4 |
80 | 80 | 1.0 | 1.0 |
100 | 100 | 0.6 | 0.6 |
125 | 125 | 6400,16000 | 0.5 | 1.0 | 0.5 | 1.0 |
150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 |
200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 |
250 | 250 | 16000 | 0.3 | 0.3 |
300 | 300 | 0.2 | 0.2 |
ZAZP型電動單座調節閥主要零件材料及適用溫度,介質
材料代號 | C(WCB) | P(304) | R(316) |
主要 零件 | 閥體,閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
閥芯,閥座 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
填料 | V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管 |
墊片 | 增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片 |
推桿,襯套 | 2Cr13 |
適用 工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 |
常溫型 | -30∼+250 F4:≤200℃ | -40∼+250 F4:≤200℃ | -40∼+250℃ F4:≤200℃ |
高溫型 | -30∼+450℃ | -40∼+450℃ | -40∼+450℃ |
電動單座調節閥主要技術參數
公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量
系數Kv | 單座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 | |
雙座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
套筒 | 全量 | | 15 | | 35 | 50 | | 125 | 190 | | 400 | 630 | | |
0.6 | | 9 | | 20 | 30 | | 75 | 115 | | 240 | 350 | | |
額定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 |
執行器型號 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410/510 | DKZ-510 |
出軸推力N•m | 4000 | 4000 | 4000 | 6400 | 6400/16000 | 16000 |
全行程時間S | 8 | 12.5 | 20 | 32 | 48/37 | 62 |
電源電壓 | AC220V 50Hz |
輸入信號 | 4∼20mA DC 0∼10mA DC |
輸入阻抗 | Ⅱ型:200Ω?、笮?250Ω |
作用模式 | 電開式(K)型,電關式(B)型 |
流量特性 | 等百分比,直線,快開性 |
允許泄漏量(L/h) | 單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量 |
固有可調比R | 30:1 |
公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 |
