自力式溫度調節閥產品概述 ZZWP型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品.產品適用于以各種氣體,蒸汽,熱水,油等為介質的各種熱交換器中的溫度自動控制.具有溫度設定范圍寬,調整方便,可連續進行溫度設定,超溫過栽保護,溫度設定方便等優點.廣泛應用于城市供熱,采暖系統及電力,石油,冶金,制藥,鍋爐等工業部門。
自力式溫度調節閥主要零件材料 材料代號 | C(WCB) | P(304) | R(316) | 主要 零件 | 閥體,閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | 閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 波紋管套 | 1Cr18Ni9Ti,1Cr18Ni12Mo2Ti | 平衡波紋管 | 1Cr18Ni9Ti | 溫包 | H62,1Cr18Ni9Ti | 毛細管 | H62,1Cr18Ni9Ti | 接頭 | H62,1Cr18Ni9Ti |

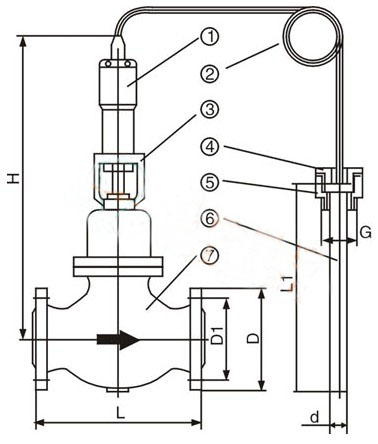

主要外形和連接尺寸(PN1.6MPa) 公稱通徑 DN(mm) | L (mm) | D (mm) | L1 (mm) | H (mm) | G (mm) | 導管長 (m) | D (mm) | D1 (mm) | 螺栓孔 (n-Ф) | 32 | 180 | 25 | 430 | 380 | 1-1/4" | 3 | 135 | 100 | 4-18 | 40 | 200 | 25 | 430 | 410 | 1-1/4" | 3 | 145 | 110 | 4-18 | 50 | 230 | 25 | 430 | 450 | 1-1/4" | 3 | 160 | 125 | 4-18 | 65 | 290 | 25 | 430 | 490 | 1-1/4" | 3 | 180 | 145 | 4-18 | 80 | 310 | 25 | 430 | 530 | 1-1/4" | 3 | 195 | 160 | 8-18 | 100 | 350 | 25 | 430 | 560 | 1-1/4" | 3 | 215 | 180 | 8-18 | 125 | 395 | 25 | 550 | 600 | 1-1/4" | 4 | 245 | 210 | 8-18 | 150 | 470 | 25 | 550 | 640 | 1-1/4" | 4 | 280 | 240 | 8-23 | 200 | 600 | 25 | 550 | 690 | 1-1/4" | 4 | 335 | 295 | 12-23 | 注:如用戶需要公稱壓力PN2.5MPa或公稱通徑為DN15,DN20,DN25的產品,請向我公司查詢尺寸 |
|
