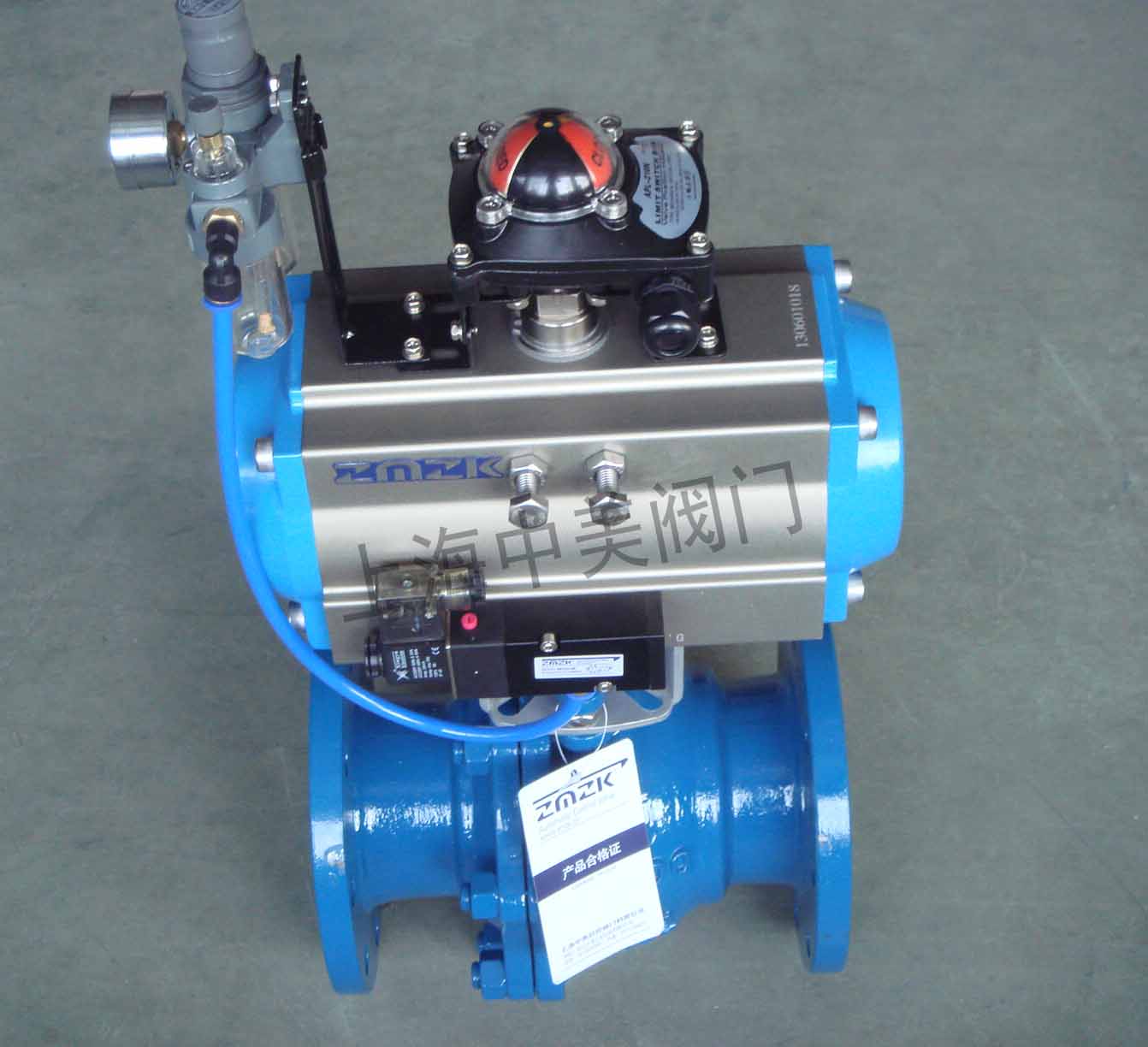

法蘭襯氟氣動球閥產品概述：
法蘭襯氟氣動球閥采用一體化結構，與ZMA氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
法蘭襯氟氣動球閥用途特點：
設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
全流量通徑浮動球
采用ISO5211直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計 法蘭襯氟氣動球閥性能規范：
產品口徑 | 15-200MM | 產品壓力 | 1.0Mpa-2.5Mpa | 閥體材質 | 鑄鋼，全襯四氟 | 球體材質 | 鑄鋼，全襯四氟 | 密封材質 | F46 | 適用溫度 | -29～+150℃ | 適用介質 | 水，氣體，油品等 | 控制方式 | 開關型，調節型 | 驅動方式 | 手動、氣動、電動 |
法蘭襯氟氣動球閥主要零件材料： 零件名稱 | 材料 | 閥體、閥蓋 | WCB+F46 | 304(CF8)+F46 | 316(CF8M)+F46 | 316L(CF3M)+F46 | 球體 | 2Cr13+氮化處理+46 | 304+46 | 316+46 | 316L+46 | 閥桿 | 2Cr13+46 | 304+46 | 316+46 | 316L+46 | 閥座密封圈 | PTFE、碳素纖維＋PTFE | 密封填料 | V型聚四氟乙烯填料 |
法蘭襯氟氣動球閥主要外形尺寸：
公稱通徑DN(mm) | 主要尺寸 | 法蘭尺寸 | PN1.6MPa | L | H | L1 | D | D1 | D2 | n-φd | 15 | 130 | 185 | 140 | 95 | 65 | 46 | 4-14 | 20 | 140 | 191 | 140 | 105 | 75 | 45 | 4-14 | 25 | 150 | 193 | 140 | 115 | 85 | 65 | 4-14 | 32 | 165 | 212 | 164 | 140 | 100 | 76 | 4-18 | 40 | 180 | 217 | 164 | 150 | 110 | 84 | 4-18 | 50 | 200 | 260 | 190 | 165 | 125 | 99 | 4-18 | 65 | 220 | 293 | 210 | 185 | 145 | 118 | 4-18 | 80 | 250 | 323 | 247 | 200 | 160 | 132 | 8-18 | 100 | 280 | 382 | 276 | 220 | 180 | 156 | 8-18 | 125 | 320 | 468 | 348 | 250 | 210 | 184 | 8-18 | 150 | 360 | 510 | 378 | 285 | 240 | 211 | 8-22 | 200 | 400 | 655 | 524 | 340 | 295 | 266 | 12-22 | 250 | 630 | / | / | 405 | 355 | 319 | 12-26 | 300 | 750 | / | / | 460 | 410 | 370 | 12-26 |
報價須知: 1、閥體參數：口徑、工作壓力、閥體材質、使用介質、連接形式等參數 2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式) 3、可選附件：電磁閥、限位開關、二聯件 請盡量詳細提供關于襯氟氣動球閥的參數,方便我公司技術人員為您準確選型。
