如何判斷氣動閥門是否帶自動復位裝置？來源：上海中美自控閥門有限公司
發布日期：2013-10-25
昨日晚上7：20分，收到一位遼寧客戶的留言，這位客戶想要咨詢?nèi)绾卧谛吞?hào)上判斷，氣動閥是否帶自動復位裝置，我們銷售今天早上收到留言立刻給出回復。
在型號上是判斷不出氣動閥門是否帶自動復位裝置，客戶需要自已打開氣動執行器，看看里面是否有彈簧，從而可以判斷出配的是單作用氣動執行器還是雙作用氣動執行器，單作用氣動執行器有自動復位的功能，而雙作用氣動執行器沒有。下面是單雙作用氣動執行器的工作原理圖：

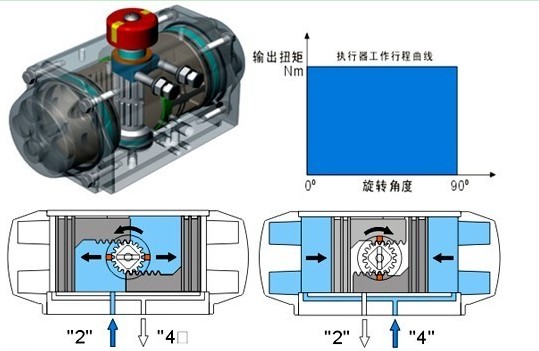

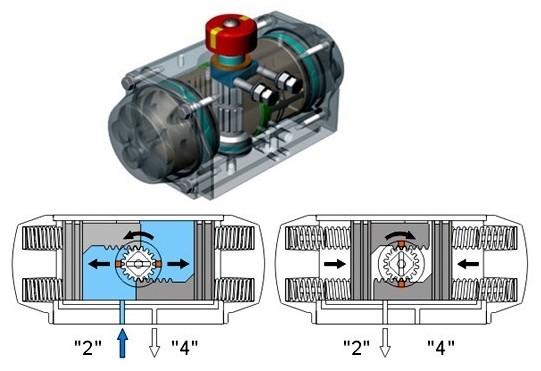

雙作用式工作原理圖 當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)) 單作用工作原理
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，彈簧復位時輸出軸即變?yōu)榉聪蛐D(zhuǎn)) |
