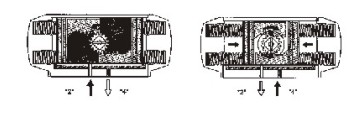

1、ZMA系列執行器雙作用工作原理

當氣源壓力從氣口（2）進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口〔4〕排出，兩時使兩活塞齒條同步帶動輔出軸(齒輪)逆時針方向旋轉，反之氣源壓力從氣口

(4)進入氣缸兩瑞氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輔出軸(齒輪)順時針方向旋轉:(如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn))

2、ZMA系列執行器雙作用工作原理

    當氣源壓力從氣口（2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活寨齒條同步帶動輔出軸{齒輪}逆時針方向旋轉。在氣源壓力經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口(2}排出，同時使兩活塞齒條同步帶動輔出軸(齒輪)順時針方向旋轉。(如界把活塞相對反方向安裝彈彈復位時輔出軸即變?yōu)榉聪蛐D(zhuǎn))
